О нас

За время существования на рынке компании Слово и Дело, наши сотрудники разработали оптимальный подход к вопросам обеспечения клиентов высоконадёжными и заведомо качественными компонентами. У нас за плечами огромный опыт реализации проектов различного уровня сложности и мы продолжаем совершенствоваться. Предлагаем вам функциональное и долговечное электрощитовое оборудование проверенное временем, которое постоянно доказывает свои высокие характеристики на практике.

Наша продукция

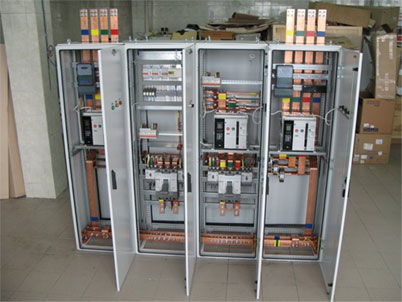

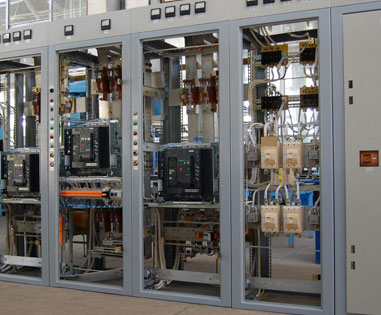

ГРЩ - Главный распределительный щит

ГРЩ - Главный распределительный щит

ГРЩ - распределительный щит, через который снабжается электроэнергией все здание или его отдельная часть. На практике снабжаться электричеством через ГРЩ могут различные сооружения, а также морские и речные суда.

Назначение:
  1. Ввод и прием электроэнергии на объект.
  2. Распределение электроэнергии по потребителям, расположенным на объекте.
  3. Комплексная защита входящих и исходящих цепей, а также аппаратуры самого ГРЩ от утечек, замыканий и перегрузок. При этом обеспечивается выборочная защита отдельных блоков системы энергоснабжения.
  4. Обеспечение соответствия качества электроэнергии установленным стандартам.
  5. Учет количества потребленной электроэнергии.
Заказать
Подробнее
ГРЩ - Главный распределительный щит

Состав. Функциональное назначение распределительного щита ГРЩ определяет состав их аппаратной начинки. Наиболее часто применяются такие типы аппаратуры, как:

  1. Защитная автоматика (УЗИП, УЗО, автоматические выключатели и т.п.).
  2. Выключатели нагрузки (рубильники).
  3. Аппараты, обеспечивающие измерение параметров энергии (вольтметры, амперметры).
  4. Электросчетчики.
  5. Системы автоматического ввода резерва (АВР).
  6. Установки компенсации реактивной мощности (УКРМ).

Характеристики щитов ГРЩ. Основными характеристиками распределительных щитов ГРЩ являются:
- Номинальные токи вводных и отходящих линий - от 600 до 6000 ампер;
- Номинальное напряжение сети - 380/220 В;
- Система заземления - TN-C, TN-S, TN-C-S;
- Степень защиты (ГОСТ 14254-96);
- Характеристики корпуса (тип, материал, габариты, масса).

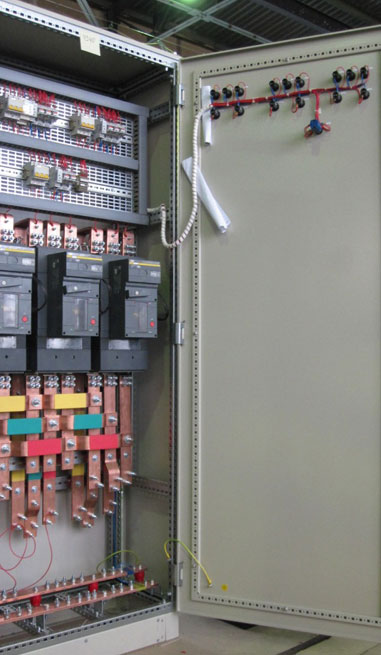

АВР - Автоматический ввод резерв

АВР - Автоматический ввод резерв

Автоматический ввод (включение) резерва (АВР) — обеспечение бесперебойного питания потребителей путем автоматического подключения резервных источников электроснабжения при прекращении, либо ненадлежащей работе основного источника.В качестве аппаратных устройств, обеспечивающих функцию АВР, используются следующие устройства:

щиты автоматического переключения (ЩАП);
шкафы автоматического ввода резерва (ШАВР).

ШАВР отличается от ЩАП возможностью применения в них приборов учета, контроля параметров и распределения электропитания, а также программируемых логических контроллеров.Устройства АВР соответствуют требованиям: ГОСТ Р 51321.1-2000, ГОСТ Р 51322-2001, ПУЭ и техническим условиям ТУ 3433-010-41801232-2004.

  1. Контроль визуальный и дистанционный.
    непрерывный мониторинг наличия напряжения на основном и резервном источниках электроснабжения с контролем обрыва фаз, а также текущих значений напряжения на них; непрерывный мониторинг порядка чередования фаз основного и резервного источников электроснабжения.
  2. Автоматическое восстановление нормативного энергоснабжения в течение определенного времени за счет подключения резервного источника.
  3. Автоматическое восстановление первоначальной схемы энергоснабжения за определенное время после нормализации работы основного источника.
  4. Защита электрических цепей и потребляющих устройств от токов короткого замыкания, перегрузок и неправильной фазировки.
  5. Измерение линейных, фазных напряжений и токов по основному и резервным вводам сети и на выходных шинах.
Заказать
Подробнее
АВР - Автоматический ввод резерв

Состав. Функции, которые должно исполнять устройство АВР (ЩАП или ШАВР), определяют состав их аппаратной начинки. Наиболее часто применяются такие типы аппаратуры, как:

  1. реле контроля напряжения, фаз и времени;
  2. контакторы или бесконтактные устройства;
  3. автоматические выключатели и промежуточные реле;
  4. устройства световой и/или звуковой индикации работы вводов;
  5. контроллеры разных типов;
  6. устройства грозозащиты УГЗ;
  7. приборы учета.

Характеристики шкафов АВР. Могут изготовляться в навесном и напольном исполнении. При навесном исполнении подвод кабелей к устройству возможно организовать сверху, снизу и сбоку. При напольном исполнении подвод осуществляется снизу через цоколь

  • Род тока, частота, Гц - переменный, 50
  • Ном. ток (А) – 16-160 (ЩАП), 25-630 (ШАВР);
  • Напряжение силовой цепи (В) - 380
  • Напряжение цепи управления (В) - 220
  • Номинальное напряжение изоляции (В) - 660
  • Номинальное напряжение вспомогательных цепей, (В) - 220; 24
  • Вид системы заземления - TN-S; TN-C; TN-C-S
  • Степень защиты по ГОСТ 14254-96 - IP21; IP31; IP41; IP54
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4
  • Устойчивость к воздействию механических факторов внешней среды по группе М3 ГОСТ 17516.1 — 90
  • Выдержка времени восстановления до аварийной схемы питания, сек - 10:300

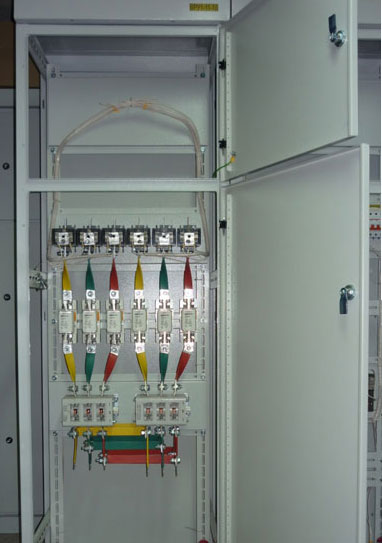

ЩУ - щит управления

ЩУ - щит управления

ЩИТ УПРАВЛЕНИЯ — комплексное устройство для централизованного контроля и управления технологическими процессами промышленных предприятий, электростанций, систем газо , тепло , водоснабжения и т. п. с помощью различной измерительной и сигнальной аппаратуры . К ним относится: Щит управления вентиляцией, Я5000

Заказать
Подробнее
ЩУ - щит управления

Состав. Функциональное назначение ШНН определяет состав их аппаратной начинки. Наиболее часто применяются такие типы аппаратуры, как:

  • Предохранители.
  • Сборные шины.
  • Рубильники-выключатели нагрузки с пружинным приводом и видимым разрывом.
  • Вводные планочные выключатели-предохранители-разъединители.
  • Трансформаторы тока.
  • Контрольно-измерительные приборы (Амперметры, Вольтметры).

ШНН также могут оснащаться АВР (устройствами автоматического ввода резерва), приборами учета потребления электроэнергии, а также сигнальной аппаратурой.

Характеристики ШНН.

  • Номинальный ток ввода– от 800 до 3150 А.
  • Номинальный ток отходящих цепей - от 40 до 630 А.
  • Номинальный ударный ток, не более - 80 кА.
  • Номинальный кратковременно выдерживаемый ток - 31,5 кА.
  • Динамическая стойкость - от 40 до 120 кА.
  • Ток термической стойкости, (1 секунда) - от 9 до 50 кА.
  • Номинальное рабочее напряжение - 380/220В.
  • Номинальное напряжение изоляции 660 В.
  • Номинальная частота - 50 Гц.
  • Система заземления - TN-S, TN-S-C.
  • Степень защиты (ГОСТ 14254-96) – лицевая честь и боковины - IP20, тыльная часть - IP00.
  • Габариты (определяются количеством отходящих фидеров): - высота - 1900 мм; ширина – 1500 - 1720 мм; глубина – 350 - 450 мм.
  • Стойкость к внешним механическим воздействиям (ГОСТ 17516.1) - М1.
  • Климатическое исполнение (ГОСТ 15150-69) и категория размещения (ГОСТ 15543.1-89) – УЗ.
  • Механический ресурс - 5000 операций.
  • Общий срок службы - 25 лет.
  • Гарантийный срок службы – 2 года.

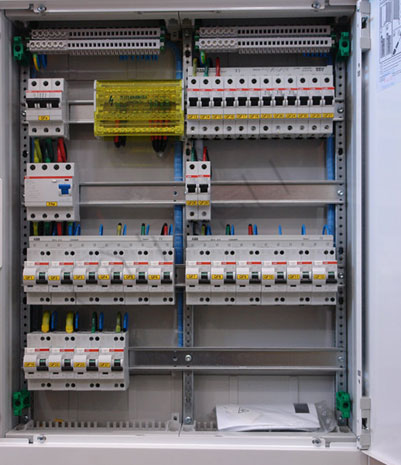

ЩР - щит распределительный

ЩР - щит распределительный

Назначение:
  1. Предназначен для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.
  2. Применяется в осветительных и силовых установках производственных, общественных, административных и других подобных зданий.В большинстве групповых распределительных щитов используются готовые модульные корпуса.
  3. Модульные щиты имеют небольшие или средние размеры. Предназначены для установки специальной аппаратуры небольших размеров (модульной аппаратуры). В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления.
  4. Учет количества электроэнергии.
  5. Принудительное переключение с основного на резервный ввод и обратно по команде диспетчера.
Заказать

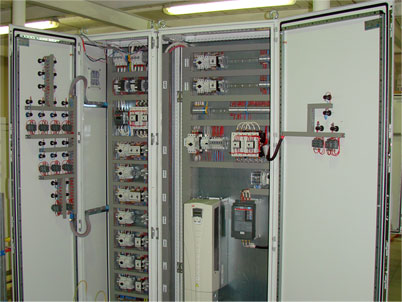

ЩА - щит управления и автоматики

ЩА - щит управления и автоматики

Назначение:
  1. Контроль и управление работой всех агрегатов, входящих в данную систему оборудования.
  2. Индикация состояния оборудования.
  3. Индикация состояния датчиков.
  4. Выполнение заданных переключений во избежание аварийных ситуаций.
  5. Защита оборудования от перегрева, неправильного подключения питания, перегрузок в сети и короткого замыкания.
  6. Осуществление визуального контроля процессом работы (с помощью установленного контроллера).
  7. Обеспечение любого временного алгоритма управления системой.
  8. Осуществление управления системой, как в автоматическом, так и в ручном режиме.
Заказать

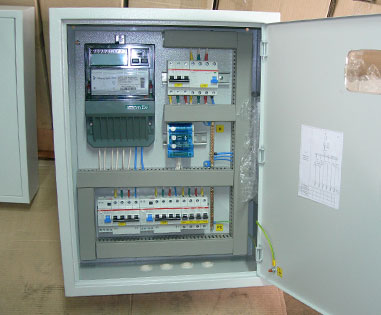

Щит учета

Щит учета

Назначение:

Предназначены для приема и учета электроэнергии переменного тока частотой 50Гц и напряжением 380/220В и применяются в случаях необходимости установки аппаратов учета отдельно от вводно-распределительных устройств. Этим условием обеспечивается максимально возможная безопасность персонала, обслуживающего ВРУ.

Заказать

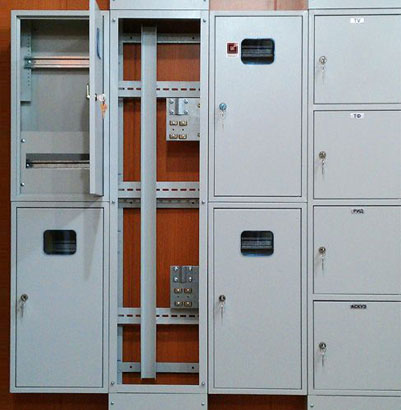

УЭРМ - Устройство этажное распределительное модульное

УЭРМ - Устройство этажное распределительное модульное

Щит УЭРМ – электротехническое устройство, состоящее из отдельных модулей (коробов, ящиков), аппаратный состав которых обеспечивает распределение энергии на этаже здания.УЭРМ отвечают требованиям ГОСТ Р 51321.1. Щиты УЭРМ предназначенные для эксплуатации в жилых зданиях изготавливаются в соответствии с ГОСТ Р 51628-2000, а для использования в общественных, административных и в зданиях производственного назначения согласно ГОСТ Р 51778-2001.

Назначение:
  1. Ввод и прием электроэнергии на этаж.
  2. Распределение электроэнергии по квартирам (помещениям), расположенным на этаже здания.
  3. Комплексная защита входящих и исходящих цепей от утечек, замыканий и перегрузок. В том числе, защита от поражения электрическим током при контакте человека с оборудованием, находящимся под напряжением.
  4. Учет количества потребленной электроэнергии по каждой квартире (помещению).
  5. Обеспечение прокладки кабелей и размещения аппаратуры силовых и слаботочных сетей.
Заказать
Подробнее
УЭРМ - Устройство этажное распределительное модульное

Состав. Функциональное назначение щитов УЭРМ определяет состав их аппаратной начинки. Наиболее часто применяются такие типы аппаратуры, как:

  1. Защитная автоматика (УЗИП, УЗО, автоматические выключатели и т.п.).
  2. Электросчетчики.
  3. Кабели и аппаратура сетей связи (телефон, интернет), сигнализации, а также трансляционных сетей (телевидение, радиовещание).
  4. Силовые кабели и оборудование.

Характеристики щитов УЭРМ.

  • Номинальный ток – от 25 до 63 А.
  • Номинальное рабочее напряжение на вводе - 230/400 В.
  • Номинальная частота - 50 Гц.
  • Предельная отключающая способность автоматических выключателей - 4,5 кА.
  • Количество выделенных фаз на секцию – 1 (до 11 кВт) или 3 (до 32 кВт).
  • Система заземления - TN-S.
  • Степень защиты (ГОСТ 14254-96) – лицевая честь и боковины - IР31, тыльная часть КЭТ и КСС - IP00.
  • Характеристики корпуса (тип, материал, габариты, масса):
  • материал корпусов - листовой металл толщиной 0.8мм;
  • покрытие - краска порошковая RAL 7035 цвет светло-серый;
  • габариты: - высота - 2500-3500 мм;
  • ширина - 300; 600;900;1200;1500 мм;
  • глубина - 150 мм;
  • (Возможно изготовление нестандартный корпусов).
  • Масса изделия - не более 100 кг.
  • Стойкость к внешним механическим воздействиям (ГОСТ 17516.1) - М1.
  • Климатическое исполнение (ГОСТ 15150-69) и категория размещения (ГОСТ 15543.1-89) – УХЛ 4.
ЩО-70-90

ЩО-70-90

Панели ЩО 70 предназначены для комплектования распределительных щитов напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

По назначению ЩО70 делят на:
  • линейные;
  • вводные;
  • секционные;
  • вводно-линейные;
  • вводно-секционные;
  • панели с аппаратурой АВР.
Заказать

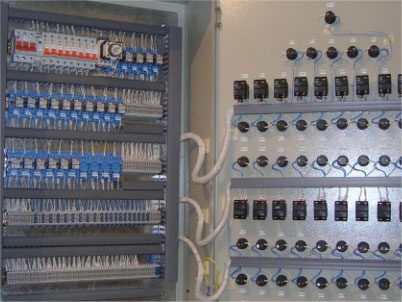

ЩО - щит освещения

ЩО - щит освещения

ЩО - щит освещения представляет собой, электротехнический распределительный щит, который предназначен для защиты, присоединения и коммутации электрических цепей освещения, которые соответствующим образом распределены по зонам. Каждая из зон имеет в щите освещения отдельную коммутационную группу.Для полного отключения щита от электроэнергии на вводе ставится вводной автомат. Учитывая, что управлять щитом освещения могут не только специально обученные люди, он дополнительно оснащается защитными элементами конструкции, которые предотвращают доступ руки к токоведущим линиям. Как правило, все щиты освещения комплектуются специальными элементами, которые содержат информацию о каждой группе оборудования. Для бытовых и административных помещений, как правило, используются щиты улучшенной эстетической привлекательности.

Назначение:

Щиты освещения предназначаются для приема и распределения электроэнергии переменного тока 50 Гц, 380 В и напряжения 220/380 В в сетях с изолированной и глухо заземленной нейтралью. ЩО надежно защищает отходящие линии от коротких замыканий и перегрузок, а также служит для оперативных отключений и включений.Щиты освещения, как правило, рассчитаны на токи до 125А. Иногда осветительные сети снабжаются еще и полупроводниковыми преобразователями тока. ЩО подключается к трехфазным электрическим сетям и дает возможность стыковки с пяти- и четырехпроводными питающими сетями.

Заказать
ВРУ - Вводно-распределительное устройство

ВРУ - Вводно-распределительное устройство

ВРУ или вводно-распределительное устройство - это Электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения и учета электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей в жилых и общественных зданиях, которая размещена в виде соответствующих функциональных блоков в одной или нескольких соединенных между собой (механически и электрически) панелях или в одном шкафу, в зависимости от типа здания.

Назначение:

Вводно-распределительное устройство ВРУ распределяет и учитывает электроэнергию напряжением 380/220В трехфазного переменного тока частотой 50 Гц в сетях с глухо заземленной нейтралью. Защищает линии от перегрузок и коротких замыканий, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических сетей.

Используя ВРУ вы можете решить такие задачи:
  1. обеспечение питания потребителя напряжением 0,4кВ от 2-ух автономных источников;
  2. перераспределение питания между потребителями;
  3. переключение электропитания между секциями (вводами) в автоматическом или ручном режиме;
  4. обеспечение защиты технологического электрооборудования от атмосферных грозовых разрядов и помех;
  5. непрерывная защита кабельных линий потребителя от перегрузок и токов КЗ;
  6. постоянный учет потребления электрической энергии.
Заказать
